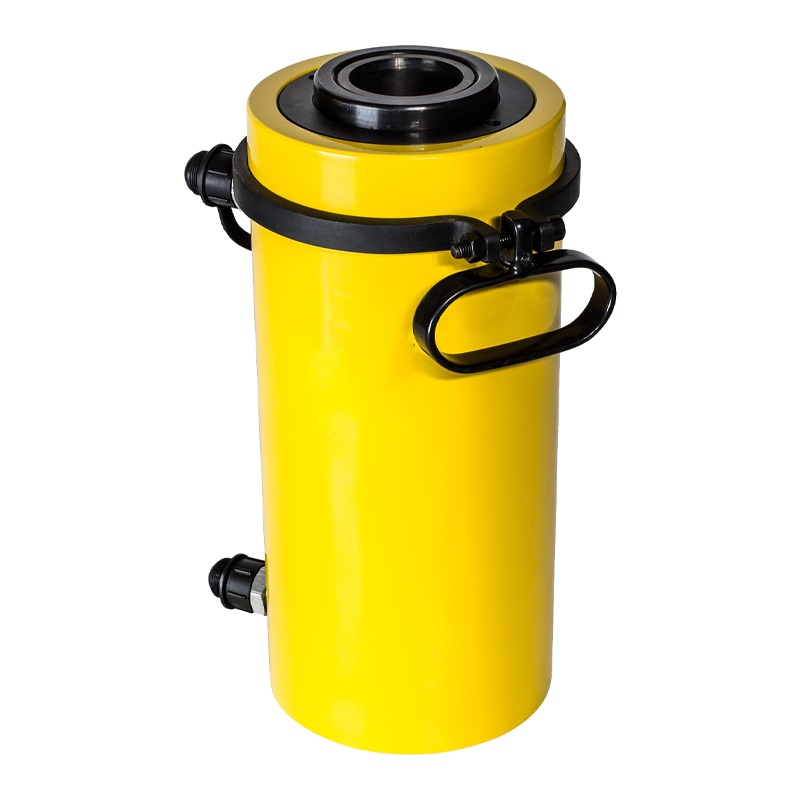

Домкрат с полым штоком ДП200-100Г (с гидравлическим возвратом)

Домкрат с полым штоком ДП200-100Г

Домкрат с полым штоком и гидравлическим возвратом предназначен для использования в качестве составной части прессового оборудования и различных приспособлений, для запрессовки и выпрессовки деталей, установленных с натягом, для натяжения арматуры, шпилек и канатов.
В качестве привода используется ручной или электрогидравлический насос.
Диаметр проходного отверстия штока домкрата с гидравлическим возвратом штока от 54мм до 120мм.
Домкрат может работать в любом пространственном положении.

Рабочее давление 700 Бар

Усилие, т 200
Ход штока, мм 100

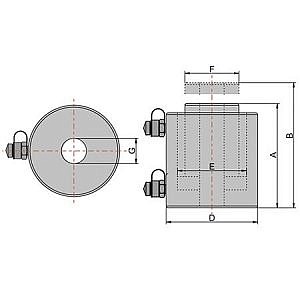

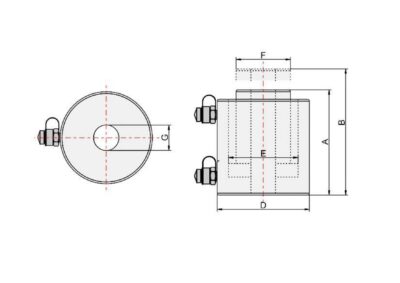

Минимальная высота, А , мм 287
Максимальная высота, В, мм 387
Диаметр цилиндра, D, мм 288
Диаметр поршня, Е ,мм 240
Диаметр штока, F, мм 190
Диаметр проходного отверстия, G , мм 120
Рабочий объем масла, л 2,87
Масса, кг 112

РАБОТА
1.1. Подключите рукава внешнего насоса к домкрату через быстроразъемные соединения (БРС).
1.2. Установите домкрат так, чтобы БРС было направлено вверх.
1.3. С помощью насоса закачайте масло в поршневую полость домкрата. Остановите насос, когда шток домкрата полностью выдвинется.
1.4. Переключите распределитель насоса в противоположное положение.
1.5. С помощью насоса закачайте масло в штоковую полость домкрата. Остановите насос, когда шток домкрата полностью вернется, вытеснив в бак насоса воздух и гидравлическое масло.
1.6. Если шток домкрата выдвигается и возвращается рывками, значит, в домкрате остался воздух. Повторите действия п.п. 1.3-1.5.
1.7. Установите домкрат на ровную прочную поверхность. Домкрат готов к работе.

Внимание!!! В качестве опорной поверхности можно использовать только гильзу и шток домкрата. Не используйте для упора черную установочную гайку в нижней части домкрата. Если в задней части домкрата будет установлена опорная гайка, то обязательно поместите толстую прочную листовую деталь с отверстием между гайкой и корпусом домкрата, чтобы нагрузка распределялась равномерно по гильзе домкрата. Иначе можно повредить установочную гайку, что затруднит разборку домкрата в случае замены уплотнений.
